最新版本发布

ETAP 20系列


版本号
发布时间
文献
20.5
2020年12月
ETAP 20 新特性.pdf
20.6 2021年二季度




计划、设计、自动化、运行和优化

构建一个持续的智操作能数字孪生平台
ETAP 20.6提供了一套令人印象深刻的新的集成电源分析模块、电气安全功能和规范操作解决方案。
从先进的可再生能源建模、规范、安全与仿真工具、前沿的协同仿真技术到模型驱动的实时系统管理解决方案,ETAP 20.6满足您的需求和工业需求。
新推出的ETAP 20.6版本包括新的解决方案和功能,以及100项功能的提升,为我们的客户提供了更多的技术和最佳实践支持,并可节省客户大量的分析计算时间:












安全:采取一切正确的措施来提高安全性 可靠:最大限度地提高电力系统的可靠性 高效:最大限度地提高运营效率 合规:简化并保持运行管理的合规性





ETAP20.6有哪些新特性?——亮点

设计和分析
Arc Flash(弧闪)
ArcSafety™
  德国Std. DGUV 203-078 (BGI/ guv - 518e)
     直流电弧闪光计算器- Störlichtbogenberechnung
Protection & Selectivity(保护和配合
Star™ & StarZ™
  Star视图数据块
  具有操作顺序的场景向导
  自定义变压器涌流分段曲线
  涌流方程曲线的参数估计
Dynamics(动态
eMTCoSim™
  用EMTP/RV共同模拟电磁和相量瞬态
  使用ETAP学习向导创建和运行场景
Transient Stability
  基于方程的磁通量估计
  峰值包络线和均方根值的磁化电流图

Data Exchange(数据交互)
AutoCAD® DWG™ Exchange

  提高从ETAP到AutoCAD的数据文件的设计和生成速率
  改进了从AutoCAD到ETAP的自动单线图生成功能

DataX™
  改进了从legacy tools到ETAP的自动单线图生成功能
  使用CGMES配置文件从CIM XML导入和自动生成单线图
  交换区域或泛欧TSO发展研究所需的数据
  支持基于IEC CIM系列标准的IEC技术规范(TS)
  单线图的自动生成
  支持潮流和短路计算
ETAP Application(ETAP应用)
PlotView™

  动态绘图和图形结果可视化
  电压稳定分析的图形展示
  同步发电机性能曲线的图形展示

PlotAnalyzer™
  比较多个场景的绘图结果
  用户定义的Python™脚本绘图
  基于距离的潮流和时序潮流绘图

etapPy™
  ETAP-Python脚本和程序自动化
  API具体包括:
  设备添加和删除
  获取和设置设备工程属性
  获取元件的状态,等等

Miscellaneous(其他)
  基于数据修正的颜色编码元素
  分页符预览

Renewables(新能源)
GridCode™

  电网谐波即便和共振的自动评估,
     根据ENA工程推荐标准G5/5(英国)

PVPro™
  一个和两个二极管模型的太阳能模型估计
  综合太阳能电池板库(400+供应商)

Cable Analysis(电缆分析)
UGS

  电缆磁场计算器
  评估任何点的磁通密度是否符合相关EMI/EMC标准
  绘制磁通密度与位置的关系图

Engineering Libraries(工程数据库)
Verified & Validated

  扩展工程数据库(1000 +设备)

Operation & Automation
运行和自动化

Operate & Maintain(运行和维护)
eOTS™
  操作员培训模拟系统
AFAS™
  高级故障分析系统
Automation(自动化)
µGrid™
  微电网控制器及能量管理系统
ePPC™   可再生电厂SCADA和控制器

Cloud & Mobile(云端及移动端)
eProtect™

  基于集中式网络平台的保护解决方案

NetPM™
  集成网络项目管理
etapAPP™ 6.0

  移动现场数据采集与同步



设计解决方案——仿真与分析


DC Arc Flash直流弧闪(新)
以德国标准为基础,降低风险,提高安全性和执行合规性。
通过模拟和评估各种缓解方法,更灵活地识别和分析高危弧闪区。
  直流电弧闪光计算器有两种方法:
  DGUV-I 203-078 -最坏情况(最大功率)
  一般(迭代)-基于Stokes
  分流和串联直流电弧故障类型
  批量导入和导出1000个位置
  直流弧闪自定义标签生成
  基于VDE 0682-306-1-2或用户定义的能量级别的PPE评估
  不同设备类型的典型输入数据
  用户自定义能量系数kP
  电极材料校正系数
  边界画图和直观易用的界面
  导出结果到CSV和MS Excel




Magnetic Field Exposure
磁场暴露评估(新)
公共安全磁场暴露评估
  基于CIGRE JTF 36-0121
  暴露于地下导体装置产生的表面磁场
  根据IEEE C95.6-2002, ICNIRP - 2010和ACGIH -2002评估场强限制
  处理导体和护套的交流与直流电流
  允许用户定义渗透率CF
  槽道电缆位置深度视图
  单个或多个可视化的图形数据
  集成地下沟道系统、潮流及时域潮流模块



eMTCoSim™ (升级)
电磁与相量瞬态的联合仿真
利用ETAP暂态稳定模块和eMTP进行精确和详细的多域相量(RMS)和电磁暂态(EMT)研究,高保真度模拟大型网络。
  单域或多域联合仿真
  观察暂态仿真动作在多个维度和变量下的实时图表
  每条总线有多个CoSim元件和多个CoSim总线
  基于python的绘图模块提供丰富的图形化边界数据图表
  支持从ETAP案例导入CoSim



GridCode (升级
自动电网合规性评估
发电厂电网连接的客观评估,支持基于TSO/DSO的电网连接研究,支持RES格式的设计和尺寸标注。
  电网谐波畸变和共振的自动评估
  符合ENA工程推荐标准G5/5(英国)

Star™ (升级)
快速、自动的保护和配合
  提高交付质量
  设备设置报告中的保护装置注释增加了变压器涌流模拟和TCC图
  TCC图嵌入含有数据块的单线图
  加强了固态跳闸装置的仿真与绘图
  设备设置数据块与设置单元选择
  断路器和重合闸装置设计评估
  操作顺序的动画展示
  增加了电流互感器饱和选项
  新的典型数据
  集成短路电流计算



Transient Stability 暂态稳定(升级)
准确模拟电力系统动态和暂态
  变压器涌流的均方根值绘图
  基于方程的涌流合规性分析
  新增通过用户/制造商提供的DLL导入太阳能/ESS逆变器和风力涡轮机动态模型的API接口


运行解决方案



eProtect™ (升级)
基于集中式网络平台的保护解决方案
继电器设置更改管理的解决方案,以在保护继电器和变电站资产的整个生命周期中管理位置、信息和设置。
  提高数据质量和访问管理
  自动处理和继电器设置文件生成
  物理继电器和ETAP Star视图之间的保护整定同步
  集成先进故障分析系统(AFAS)

eOTS™  (升级)
操作员培训模拟系统
通过实际学习改进和增加电气系统操作员/调度员的培训,并通过对稳态和动态系统条件的“假设”模拟来进行决策模拟。
  ETAP-in-the-Loop仿真系统
  用于SCADA, PMS, EMS, ILS, DMS和OMS的培训模拟器
  讲师学员一对多的培训环境与特设和预定义的方案
  评估学员的表现和持续学习环境

AFAS™ (升级)
先进的故障分析,准确的故障定位
运行和决策支持分析软件,准确模拟配电系统的故障暂态,以提高故障定位的准确性。
  故障信息检索- COMTRADE
  现场数据的操作顺序由继电器,配电隔间,变电站和区域
  故障类型,阻抗和位置识别
  相线正序和零序序列估计
  相量,均方根,谐波,功率和频率估计
  模型验证
  使用基于模型和基于规则的根源分析来自动生成事件报告
  图形化显示和故障定位报告
  集成ETAP eProtect™和中断管理系统(OMS)




自动化解决方案



µGrid™ Controller (升级)
模型驱动的微电网管理和控制系统
  集成模型驱动设计软件和控制硬件解决方案,用于开发、模拟、优化、验证和控制微电网。
  优化和基于规则的调度
  电网有功无功交换控制
  高速智能自适应减载,实现无缝孤岛运行
  有计划的孤岛运行
  考虑涌流的黑启动和系统恢复
  有功和无功功率控制满足电网规则
  优化、调优和热交换逻辑
  发电和负荷预测
✔  通过实时仿真进行控制验证


ePPC™ (升级)
模型驱动的发电站控制器
模型驱动的可再生电厂控制和管理与SCADA可视化,预测分析,优化和预测。
  通过设计和运行来平衡电网规范和电厂性能
  有功功率和无功功率控制
  管理电容器组,开关电容器,静止无功补偿和储能
  软启动和停止,可再生能源的削减和平滑控制
  智能、集中的可再生农场控制
  可再生能源SCADA和仪表板


云端与移动解决方案


NetPM™  (升级)
在任意地点同时建模和分析项
应用智能管理工具的协同工程网络模型管理平台。
  改进了复合网元的同步性
  在多个项目中使用分离总线自动同步OLV
  项目设置的同步化
  对分离总线的优化监控

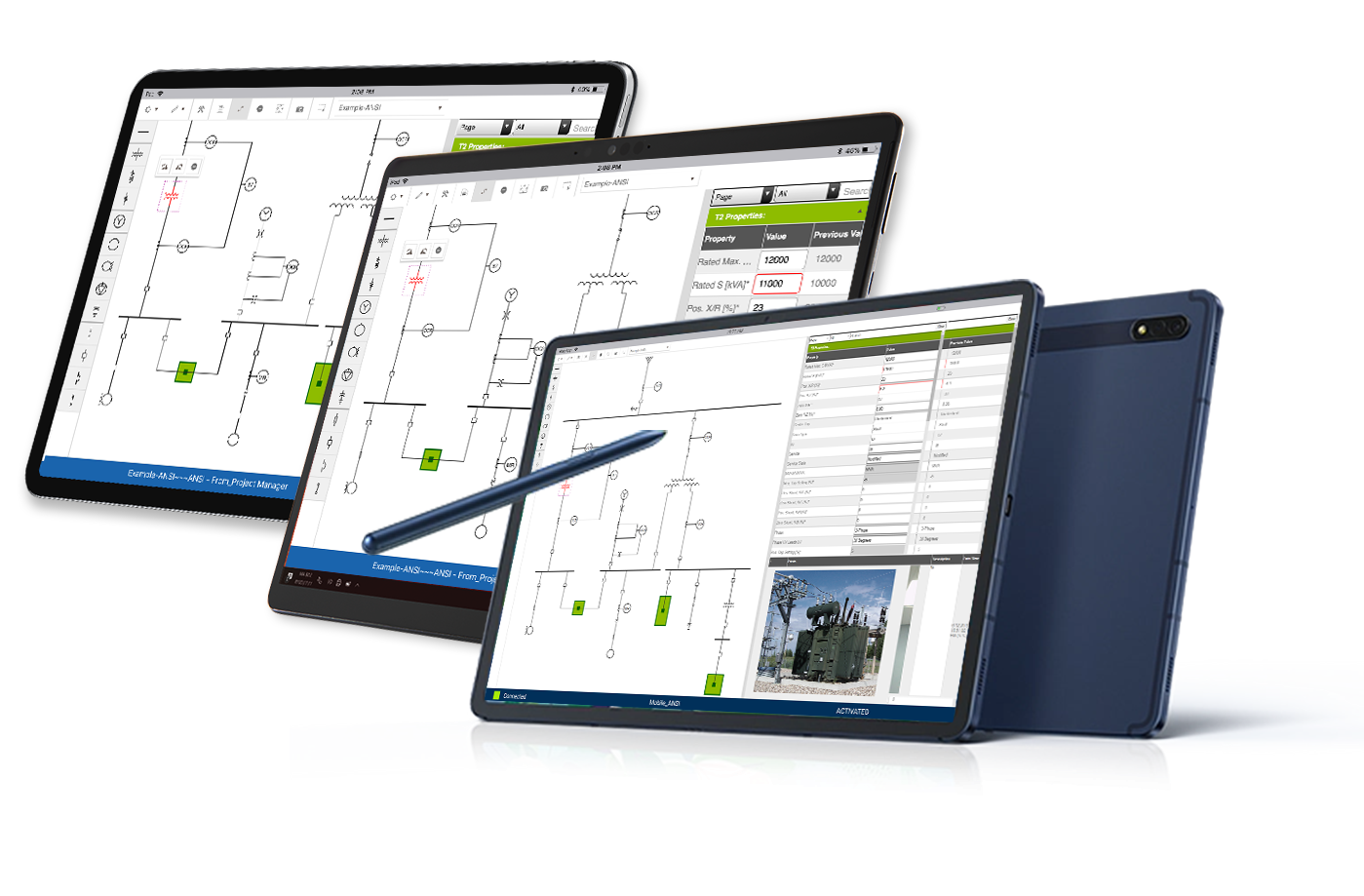

etapAPP™ 6.0  (升级)
移动现场数据采集与同步
增加易访问的ETAP项目的数据收集和验证与更新版本的etapAPP™,为现场工程师平板应用程序。
  改进了支持的国际字符集
  改进的分离总线定位网段控制
  根据属性值和设备类型查找元素
  自动备份和恢复


数字孪生应用平台


ETAP Application  ETAP应用(升级)
改进兼容性和安全合规性
  支持更高分辨率的显示
  更好的响应和性能提升

One-Line Diagram  单线图(升级
电力网络可视化的基础
ETAP单线图是一个用于创建和管理网络数据库的用户友好的界面,用于图形化展示整个网络。
元件的工程数据修订以不同的颜色代码展示
基于数据锁图形化显示每个元素的锁定符号
数据块颜色填充
新增电流轨迹
在单行图上直接预览分页符
转换开关镜像连接和自动插入节点
优化设备信息标注
最优的默认位置
注释旋转-撤消/重做
对齐工具-左,中间,右和垂直间距


PlotView™  画图查看器(升级)
实时画图和图形结果的可视化
使用PlotView实时了解研究结果,包括用户可配置的可视化和导出功能。
电压稳定分析的PlotView
P- V曲线
V-Q相关性
嵌入式PlotView在单线图上实时查看变压器涌流
同步发电机PlotView
输出曲线
燃料成本

DataX - AutoCAD® DWG™  (升级)
利用CAD提高工作效率
利用CAD/DWG文件与ETAP相互导入和导出,实现设计,施工,和维护团队的同步。
导入CAD/DWG到ETAP
自动生成单线图
智能地生成默认映射
自定义缩放因子和边距
从ETAP单线图导出CAD/DWG
自动生成ETAP块
自定义注释和数据块的颜色

PlotAnalyzer™ (升级)
在一个视图中比较和分析图形图结果
使用Plot Analyzer实时了解研究结果,包括用户可调的可视化和导出功能。
通过比较来自多个研究的图形结果高效地进行电力系统分析。使用高级且高速的Python框架作图
潮流的仿真结果随距离变化的图像
暂态稳定和电机启动的多重选择列表

Element Modeling (升级)
智能的设备编辑器
同步发电机输出曲线
每相电缆的工作电压,电流和相角
电机电路保护器计算LVCB跳闸电流

etapAPI™  (升级)
用于交互的ETAP RESTful API
ETAP基于Web服务的体系结构,通过数据消息传递与其他补充应用程序交互
从任何设备,任何平台连接到ETAP
ETAP现在通过一个REST API公开其服务
很容易在etapPy中作为Python客户端实现
运行场景,案例,获取项目数据,所有这些都来自你的工具
etapPy™ (升级)
使用Python™实现编辑和学习的自动化
功能丰富的ETAP-Python API和IDE,用于创建和执行Python脚本
集成了ETAP和Python脚本语言
功能丰富的Python编辑器,用于运行Python脚本
  运行案例和生成输出数据报告的Python API
  远程和并行的运行ETAP研究案例
  使用Python生成各种模块的定制Excel输出报告
  详细的参考文档(描述,示例代码)
  API扩展包括:
 · 设备添加和删除
 · 获取和设置设备工程属性
 · 明确的信息日志
 · 访问活动场景
 · 获取用户信息、语言、缩放级别等。
 · 了解元件的使用情况,等等

Engineering Libraries  工程数据库(升级)
经过V&V认证的设备库
最全面的V&V工程设备库的行业标准。最新的库更新包含在每个版本中,并可从ETAP帮助中心™下载。
  太阳能光伏阵列/库
 · 扩充了1.6万多个光伏模型
 · 基于一个和两个二极管模型的太阳能/光伏参数估计
 · 图形显示P-V和I-V特性
  扩展低压断路器建模能力
  新型保护装置型号(13000 +)

Project Tracking & Gantt  (升级)
项目和任务管理变得更容易
在ETAP中直接利用内置的任务管理和甘特图功能来跟踪任务和管理您的系统研究项目。
  显示今天的日期作为一个自动标记
  系统设置编辑器进行了外观优化:
 · 今天的日期标记
 · 行背景
 · 休息日/周末
 · 个人任务,完成的任务和任务组
  导入ETAP学习场景,自动创建任务

DataX™  (升级)
通过内置转换加速数字化和数据交换
✔  SKM导入
 · 改进了单线图布局、旋转和元件映射
 · 自动创建分总线,包括位置和长度
 · 优化多功能继电器的创建
 · 节点和总线创建逻辑现在基于连接数
 · 支持在数据库中复制/粘贴保险丝,LVCBs和继电器
 · 额外的数据交换支持:
          · 三绕组变压器数据导入
          · 复合负载功率因数和效率导入




ETAP 19系列

ETAP19版本为工程团队和基于云计算协作提供了一套崭新的软件平台- NetPM™、以及新的弧闪IEEE-1584-2018标准、电网合规工具、创新性分析模块、数据收集App、Revit® BIM 和具有更快性能和图形改进的数据交换接口。
版本号 发布日期 文献
19.5 2019年11月14日  视图
19.0.1 2019年3月28日  视图
19 2019年2月20日  视图

电压稳定性

通过精准的识别系统最大负荷承载能力和无功功率补偿需求,提高系统规划和长期的互通性

  • 电压稳定性边界和极限
  • 模拟电压失稳影响
  • 灵敏性分析和失稳指数
  • 图形化结果和画图

电网合规

根据工业和地方规范快速检查和确认电网合规。


  • 电网阻抗轨迹
  • 执行LFRT 和HFRT动态分析
  • 频率穿越合规研究

区域选择性联锁

使用区域选择性联锁(ZSI)方案,提高安全性并通过有效的弧闪缓解技术最小化设备损坏。


  • 直观、图形化的区域选择性联锁
  • 模拟和评估不同故障类型下ZSI性能
  • 断路器ZSI和厂家具体方案的详细建模

弧闪能量边界曲线

恒定的能量曲线和区域TCC绘图弧闪1584-2018

仅一步可快速识别最佳的保护设备设置和设备限制来节省时间


  • 通过保护TCC视图,图形化的评估设备限制
  • 从结果分析器更新数据块
  • 增强的抗弧损坏点

IEC 61363 设备职责评估

用于船舶和海上平台的暂态短路

设计安全的海上平台电气网络并提高系统可靠性


  • 使用总的母线故障电流进行设备校验
  • 可视化报警,表格和报告
  • 考虑发电机的故障前条件

变压器涌流

通电研究和影响分析

提高系统保护,避免可能的失配


  • 使用磁特性仿真涌流
  • 交互性涌流-单个和多个变压器
  • V&V认证的运算

高级故障分析系统

准确的故障定位和中断管理

运行决策支持分析软件,准确模拟配电系统故障瞬态,提高故障定位精度。


  • 故障信息检索– COMTRADE
  • 故障类型,阻抗以及位置识别
  • 向量和频率评估
  • 图形可视化和报告

eProtect

集中性网页版保护和资产管理

完整的资产和保护继电器设置管理解决方案与ETAP Star保护设备配合(PDC)软件和高级的故障分析系统集成


  • 提高数据质量和访问管理
  • 物理继电器与ETAP Star 保护设备配合之间的无缝数据同步
  • 自动处理和继电器定值文件生成

eOTS

操作员培训模拟器

通过真实场景的体验学习来提高和增强操作员或调度员锻炼,评估他们对动态和静态场景的意外响应。


  • ETAP闭环系统模拟
  • SCADA, PMS, EMS, ILS, DMS & OMS
  • 具有特定和预先定义的场景的培训员到培训人员的环境
  • 培训人员性能评估

电力平台控制

模型驱动电力平台控制器

ETAP闭环情景下的智能化解决方案,用于电力系统各个阶段,从设计阶段核实、系统委任测试到实时运行确认。


  • 智能集中性新能源场控制
  • 有功、无功、储能管理
  • 电网合规设计和操作
  • 新能源SCADA和仪表板

微网控制

模型-驱动微网管理和控制系统

分布式控制和能源技术使用集成软件设计、验证、监测、预测、控制和优化能源供应和需求。


  • 用户友好性控制设计者
  • ETAP闭环环境的智能性
  • 通过实时分析确认

电压/无功优化和控制

最小化配电损失和性能追踪

智能化电压/无功优化,减少无功损失以及提高配电网效率。


  • 考虑电容器、光伏逆变器、变电站有载调压分接头、电压调节器
  • 实时优化和能源使用追踪
  • 图形可视化和仪表板

网络工程建模和管理

缩短工程传送时间

使用ETAP最新版本的NetPM-协同多用户模型创建、数据收集和修订支持、验证平台,提高设计质量和工程效率。


  • 修订数据同步
  • GIS数据同步
  • 效率队列管理

etapAPP™ 3.0

移动现场数据收集和同步

使用更新的etapAPP™版本(专为现场工程师设计的平板电脑应用程序),增加对ETAP项目的数据收集和验证的可访问性。


  • 地理标签,设备搜索,全屏模式
  • 多张照片,收藏夹,照片编辑,相机卷
  • 支持文本框,电流互感器,继电器

eTraX™

交直流轨道系统解决方案

提高新的或当前轨道牵引电力系统可靠性,从概念设计到网络规划以及扩展。最新版本包括新系统元件和增强的GIS功能。


  • 静态无功系统: SVC, STATCOM, SVG
  • 列车滑行标记
  • GIS导入,高纬度GIS投影

ETAP-RT™

实时电力监测管理和控制系统

直观而强大的电力系统运行解决方案,建立在智能数字双模式的基础上,具有最先进的用户界面,专家预测分析,事件回放,操作意识和更多。


  • PI® AF 接口
  • 告警管理
  • 报告引擎
  • HMI 可视化和BI 仪表板
  • 网页客户端和Apps
  • 加速通信协议

Autodesk Revit® 接口

提高工程设计质量

使用ETAP验证Revit电气BIM,增强了数据交换和分析功能。


  • 直接与Revit双向沟通
  • 智能默认自动映射和接口
  • 将ETAP仿真结果导出到Revit
  • 智能连接: Revit插件到ETAP - V 2.0

接地网系统

快速、准确、灵活、现场证实过

使用不同类型接地网几何图形和尺寸并能够准确和高效地设计和模拟小型和大型接地系统。


  • 多核计算加速仿真
  • 碎片式接地垫分析
  • 处理非常大的接地系统
  • 土壤电阻率计算器

配电板系统

配电板方案设计和计算

全新的图形化配电板布局视图和扩展的负载代码因子,包括更新的需求代码计算。


  • 丰富的图形面板展示
  • 用户定义的负荷代码因子表
  • Revit负荷代码因子映射和转换

谐波

电缆阻抗建模

长电缆的依据频率表示和谐波计算,用于各种场合应用,如海上/海底馈线。


  • 频率相关的电缆阻抗
  • 通过Excel用户定义输入数据
  • 谐波绘图和报告

新能源 - 直流潮流

设计和分析混合直流拓扑

确定小型到大型光伏电站的容量以及在各种运行场景下确定相关直流组件的大小以及它们对连接电网的影响。


  • 太阳能光伏阵列(PV)
  • 蓄电池储能,直流-直流转换器
  • 单个和多个网络连接逆变器
  • 恒定功率负荷和整流器/不间断电源

电缆尺寸和电击保护–NFC15-100

使用可信的计算确保遵从性

根据最新法国标准对低压电缆更快、更准确的尺寸和电击保护评估。


  • 完整的尺寸和电击保护
  • 低压地下和地上电缆尺寸
  • 能力评估和过载考虑


数据交换™

数据交换和转换工具

 轻松和自动地在第三方软件和ETAP之间转换和交换数据。


  • OpenStreetMap, Excel 导入
  • 与OPAL-RT ePhasorSim接口
  • 最新内置从导入CYME、EasyPower,、SKM、MATPOWER, RAW, SEQ, DYR工具

工程设备库

验证和确认

行业标准下最全面的V&V工程设备库。在每个软件版本中更新的设备库可从ETAP美国官网HelpDesk平台下载。


  • 扩展的带有ZSI设置的断路器模型
  • 根据电缆调节类型更新电缆库
  • 新的保护设备

ETAP 18系列

ETAP 18提供了一套强大的新产品和主要功能。这款改变游戏规则的版本将创新的解决方案汇集在一起​​,用于您的指尖建模,分析和操作。
版本号
发布日期
文献
18.0
2018年5月7日 查看

分析模块

谐波与电能质量
  • 符合电能质量标准
    1. IEEE 519-2014
    2. IEC 610003-14
    3. IEC 610003-6
  • 全球、地方和个人的电压电流畸变位置一致性规则手册
  • 新的电机和变压器的趋肤效应模型
  • 增强电流畸变警报
  • 自动TDD电流畸变极限评价
  • 用百分位数乘法器增强电压电流警报
  • 增强型负载设备电缆建模
Star™-保护与协调
  • 比较修订和基本设备设置报告
  • 设备设置报告的排序和筛选选项
  • 在批量打印期间全局包含一行图
  • 扩展继电器电流和电压输入
  • 增加继电器内相电流求和
  • 多达6个设置组的标签和复制/粘贴
  • 过载功能的接地和中性保护
电动机起动
  • 增强型逆变器模型
  • 绘图管理器接口
短路
  • 符合IEC 609092016版,2版
  • 可变故障电流与电压
  • LV对超高压系统故障电流的计算

可靠性评估
  • 可靠性仓库
  • 多相配置
  • GIS系统单元处理
  • 不平衡系统可靠性计算
  • 可靠性新指标
    1. CTAIDI
    2. ALII
    3. ACCI
  • 可靠性瞬时指标
    1. MAIFI
    2. MAIDI
  • 多核CPU的优化
暂态稳定
  • 线路线路和线路线路接地故障动作
  • 改进的同步电机饱和建模
  • 增强的频率依赖网络和发电机模型
  • 增强电机参数估计
  • 增强型内置励磁系统模型
低压电缆系统
  • 接地网和电缆牵引用户接口
  • 电缆损伤曲线绘制的用户最终温度

系统建模

单线图
  • 增强的自动构建和布局
  • 增强的批量打印和缩放视图
  • 同步表示视图
  • 区域分类与着色
  • 将数据粘贴到多个元素
  • 远程连接器:
  1.  持CT与VTS的远程连接
  2.  跨嵌套网络的差动保护方案
  3.  避免多输入配置的交叉点
地理空间图
  • 智能地理空间图
  • 馈线与变电站
  • 地理空间模型管理器
  • 第三方地理数据库的导入
  • 与单线图同步
  • 使用EATP MMASPEVER(需要API API)从Bing或谷歌地图下载背景地图
  • 编辑类似于单线图的地理空间图,如添加、修改和重新连接元素
  • 电路与馈线跟踪
  • 解密,颜色主题,用户定义的符
  • 学习结果和警报的图形显示
  • 研究结果与报警动画
制图管理
  • 多视角研究中的情节与观点
  • 用户可配置的绘图和设置
  • 自定义属性和保存为模板
  • 与所有ETAP模块一起工作
  • 用户定义的应用程序样式
  • 自动拟合数据
  • 自动标签布局
  • 缩放、平移、平铺等
数据锁
  • 扩展的输入数据和研究结果
  • 电弧闪光与电机启动结果
  • 显示结果、输入、标签
  • 用户定义模板
  • 自动调节保护装置设置
  • 独立的工具提示和显示
  • 跨多个视图的重复数据库锁
ETAP应用
  • 安装向导
  • 无钥匙许可证管理器
  • 接地网和拉索用带材棒
  • Windows活动目录认证
  • 库碎片整理与压缩
  • 改进的性能和分析运行时间


元素
  • 串联电容器
  1. 用户可选择电容器位置
  2. 计算补偿度
  3. 考虑MOV保护和旁路
  • 开关电容器
  1. 自动控制方式:电压、电流、功率因数
  2. 控制总线和分支
  • 配电电压调节器
  1. 自动控制模式:正向、反向
  2. 包括线路跌落补偿(LDC
  3. 单相电压调节器调整
  4. 基于负荷侧电压要求的控制
  • 曲折接地变压器
  1. 不平衡研究与谐波的影响
  2. 基于铭牌评级的警报
  • 牵引动力元件
  1. 整流器控制和不受控制
  2. 变压器-升压器,自动,SCOT-T
  3. 速度、高度、信号等。
  4. 绝缘子与隔离器
  • 分配要素
  1. 跳线、切入点和开路点
  2. 分布荷载
  • 母线槽(中继母线
  1. 用户定义或典型阻抗
  2. 基于铭牌评级的警报
元素-动态与安全建模
  • 母线
  • 逆变器
  • 风力发电机
  • 光伏阵列逆变器
  • 高压直流电压源变换器(VSC)
规则书-谐波符合极限
  • ANSI/IEEE 519-2014
  • IEC 610003-6:2008
  • 用户定义的网格代码和本地标准
工程图书馆
  • 距离继电器
  • 配电变压器
  • 列车机车车辆
  • 牵引整流器库
  • 扇形库
  • 超过450个新的V&V保护装置模型
  • 超过40个详细的距离继电器模型与制造商特定的设置
设备仓库
  • 架空线路,相,地,塔/极
  • 架空悬链线
  • 电力电缆
  • 配电变压器
  • 低压断路器
  • 电力熔断器
  • 铁路轨道
  • 设备可靠性

etap iCE™ - 企业智能控制设备

远程终端单元
  • 变电站数据采集与控制
  • 场极安装
  • 集成RTU与故障删除
控制器
  • 变电站自动化
  • 智能甩负荷
  • 发电控制
  • 数据采集
  • 安全可扩展控制器

通信协议
  • IEC 6085-5-104/ 101
  • DNP 3
  • Modbus
  • IEC 61850
  • MMS/GOOSE
  • GPRS、XDSL、VSAT、TETRA

ETAP-RT™ - 电力监控与控制

高级分销管理系统
  • 长期负荷预测
  • 自动下载天气数据
  • 自动增量模型更新
  • 改进的调度员培训模拟器
  • 综合修复隔离计划
  • 历史、图书馆和Excel数据源
SCADA系统与体系结构
  • 具有灾难恢复的MCC/BCC冗余
  • 加密认证安全
  • 自愈策略
  • 具有本地通信驱动程序的集成前端处理器
  • Web服务通信
  • 自动历史数据复制
  • 无限信号或测量
  • 本地IEC 60870协议
  • 本地ICCP协议
  • ADMS与OMS接口
可视化仪表板
  • 通用工作站与Web HMIs
  • 人机界面对象库
  • 报警和事件显示
  • 与高级应用集成的服务标签/运营商票据
实时历史报告
  • 用户可定义的按需和按需报告
  • 实时历史数据
  • 可定制报警和事件报告
  • 启用Web的报告
  • PDF和Excel格式
智能甩负荷
  • 客户机管理信息系统
  • 监控储备,负荷到梭口,负荷状态
  • 自动和手动触发控制
  • 图形甩负荷事件分析器和查看器
  • 硬件通信仪表板
负载保持
  • 稳态和瞬态响应
  • 安全通信快速响应时间(10ms)
  • 基于每次行程次数的优先级优化
切换指令管理
  • 移动接口
  • 船员指派与现场确认行
  • 按顺序切换序列
  • 计划和活动订单查看器
  • 控制中心订单确认
  • 预计完工时间
  • 责任管理的分类与范围
开关顺序管理
  • 不平衡系统验证
  • 转移到移动交换订单管理
告警管理
  • 通过图形和表格视图区分事件的优先级
  • 综合短信服务
发电机运行与维护
  • 轨道寿命时间和成本
  • 多个维护级别通知
  • 适当维护计划的警报

可再生微电网

风力发电机(WTG)
  • 基于IEC 61400—27—1-ED1的动态模型
  1. 3A型
  2. 3B型
  3. 4A型
  4. 4B型
  • IEC 60909—2016的短路模型
  • 有功和无功电流限流短路模型
  • LVRT的自动跳闸电压和持续时间
太阳能/光伏逆变器建模
  • 短路电流限制模型
  • 恒流限制的无功功率因数控制
  • 电流极限的最小和最大运行值
  • 低电压穿越(LVRT)的自动跳闸电压和持续时间
  • 逆变器的电流极限增强建模
  • 可再生能源系统中电弧闪络的逆变器建模

微电网建模
  • 用户自定义动态模型(UDM)网络控制信号类型的暂态稳定性(TS)
  • 内部或外部输入来自:
  1. 电力系统稳定网络
  2. 实时输入测量或标签
  • 利用UDM微电网控制器接入网络的TS电压和功率流
  • 风力发电机和光伏阵列的用户定义可再生能源模型
暂态稳定
  • 线间故障事件仿真
  • 线对地故障事件仿真
  • 改进的同步电机饱和模型
  • 增强型内置励磁系统
  • 增强的频率相关网络和发电机建模
  • 微电网控制器网络参数对UDM的输入
  • 改进的逆变器瞬态响应
  • 增强型UDM模型库
  • 绘图管理器接口

DataX™ - 数据交换

欧特克复仇
  • 将RTP图纸导入ETAP单线图
  • 支持增量RIVIT模型导入
  • 支持RVT V2017-V2019
  • 识别和警报建模问题
  • 单线图自动生成
  • 智能连接:将插件插入ETAP
ArcGIS进出口
  • 进口ESRI ArcGIS电气信息
  • 用ETAP元素和属性绘制ArcGIS属性
  • 基于图形用户界面的数据库映射
  • 出口ETAP GIS电气数据到XML
  • 支持ESRI ArcGIS 10
多媒体语言
  • 进出口电力系统数据
  • 元素和属性的用户定义映射
  • 支持多讲V3.0&V4.0
公共信息模型
  • 基于CIM XML的ETAP导入导出数据
  • 元素和属性的用户定义映射
  • IEC 61970和IEC 61968标准
通用映射
  • 强大元素与属性映射
  • 可定制逻辑定义
  • 预定义数学与幂函数
  • 易于识别的设备分类
  • 支持CIM,ESRI ArcGIS,阿维瓦电气公司,智能电气,多媒体语言,MS Excel
SKM PTW的模型转换
  • 详细的内置转换工具从SKM PooTo工具®
  • 转换SKM PTW版本6,x,7,x和8。x。
  • 基于原始布局的单线图转换
  • 数据一致性检验与验证
  • 自动保护装置设置映射
  • 创建和保存设备库映射为模板
  • 用户创建的时间-电流特性曲线(TCC)的导入
  • 支持多个单线图和MCCS到复合网络中的支持

TDLF - 时域潮流

时间序列潮流
  • 交直流网络的同时时间序列仿真
  1. 需求与生成
  2. 多样性因素、需求因素、不平衡因素等。
  3. 电压降、能量损失、产量和成本
  • 可调器件的时间序列特性
  1. 变压器负荷抽头变换器
  2. 开关电容器
  3. 电压调节器
  • 单、多年负荷增长分析
  • 辐照度、温度和负荷剖面库

统一的潮流分析
  • 一起解决交直流系统
  • 同时解决低压配电屏、UPS电路和设备网络
  • 在面板下面处理负载和源连接
  • 允许面板和UPS环路连接
  • 逆变器的电流极限增强建模
  • 多核CPU的优化

eTraX™ - 轨道牵引系统

AC & DC铁路仿真
  • 牵引系统分析与操作工具
  • 解决传输、分配、牵引和信令问题
  • GIS、规划、保护与运营一体化
  • 基于列车时刻表的能源需求计算
  • 解决系统运行不平衡的挑战
  • 变电站选址与容量评估
  • 确定各种机车车辆的影响
  • 确定容量限制并分析缓解方法
  • 利用实时数据确定非计划事件对牵引供电系统的影响
  • 架空接触网GIS
  • 与第三方应用程序和模板的数据交换
  • 牵引动力设备模板
  • 利用实时数据进行能源预测与切换管理
  • 对基准进行验证和验证
牵引元件
  • 架空悬链线系统
  • 轨道阻力
  • 牵引变电所(TSS)与交换站(SSP)
  • 牵引整流器-控制和不受控制
  • 火车站与站台
  • 绝缘子、绝缘搭接、中性段和隔离器
  • 牵引变压器-汽车、增压器、SCOT-T
  • 信号、限速、平交道口
  • 距离、仰角和弯曲半径
牵引分析
  • 列车性能计算
  • 解决不平衡的交直流系统
  • 统一交直流时序潮流
  • 多核CPU的优化
界面
  • 轨道编辑与仓库
  • 行编辑与仓库
  • 路线和时间表编辑器
  • 根据列车数、首路、停留时间等自动生成列车时刻表
  • 从Excel格式导入列车时刻表以实现更快的数据录入
结果与情过程
  • 使用绘图管理器绘制图形:
  1. 轨道能耗包括最大、峰值和平均滚动需求
  2. 出行概况-加速、速度、海拔等。
  3. 变电站潮流与电压
  4. 每列列车的功率流和电
  5. 轨道电压、轨道电位
  • 基于EN 50163和EN 50329标准的警报

电弧故障-高压弧闪

电弧故障-高压弧闪
  • 15 kV以上设备电弧闪络分析数据
  • OSHA 1910.269附录E
  • 电弧故障危害评估
  • 露天线路模型线和地面接地电弧故障
  • 露天(含CF)三相电弧故障
  • 线路接地、线路和三相电弧故障保护装置顺序
  • 自动间隙、工作距离和NESC C2 2012/2017最小接近距离的自动选择
  • 有或没有工具的最小接近距离
  • 高度和暂态过电压校正因子
  • 自动或用户定义的距离参数
  • 集成弧闪结果分析仪
  • 可定制系数编辑器
  • 用户定义PPE需求编辑器
  • 最坏情况下入射能量的自动更新
  • 全局或个别典型输入数据
  • 集成弧闪存数据库
  • 对行业标准进行验证和验证(V&V)
电弧箱- 15至36千伏
  • 扩展的IEEE1584-2002模型
  • 导体之间典型的和用户定义的间隙
  • 高压电弧闪蒸(HVAF)到电弧箱的转换因素
  • 箱体尺寸的入射能量反射率因子
  • 15 kV以上设备的弧闪分析数据
  • 用于可再生能源收集器系统的HVAF设计
弧形闪光灯1584和NFPA 70
  • NFPA 70E 2018标准的符合性
  • 基于IEEE1584-2002的可定制X因子
  • 可再生能源系统的逆变器建模
  • 弧闪光灯边界的标签格式(ft in,FT,in)
  • 64位MS办公室的增强报告和标签
  • 用户定义的弧闪边界阈值
  • 增强单线图注释
  • 弧闪结果分析器字段
耐电弧开关装置的损坏点
  • 最大电弧电流指示器和标签
  • 最大电弧持续时间指示器和标签
  • 在STC TCC图上显示耐电弧开关设备损坏点
  • 在TCC曲线上用实际电弧电流评价裕度符合IEEE C37.20.7—2007
  • 基于IEEE PCIC-2017—03的设计

etapAPP™ - 数据收集和同步应用程序

收集和验证
  • 收集数据,验证现有数据并传输给ETAP
  • 查看移动设备上的ETAP数据
  • 在移动设备上创建新的单线图或附加到现有的图
  • 智能连接,包括自动插入
  • 使用复合网络的分层图
移动应用
  • 地理标记资产信息包括图片和与ETAP模型同步
  • Windows身份验证以确保数据安全
  • ETAP数据连接通过网络与ETAP同步数据
  • 适用于运行Windows®Apple®iOS的平板电脑

StarZ™ - 保护与协调

继电保护性能与评价
  • 模拟模型特异性保护包括距离和方位Settings & Load函数,encroachment
  • 图看到的特征阻抗与R-X
  • 在深入评估的阻抗性能的中继
  • 保护装置的协调运行与评价
  • 智能警报查看器的错误识别和resolve setting及逻辑
  • virtually防护设备运行动画
  • 断路器和继电器的通信失败
  • 用户可编辑逻辑计划
  • 使用实时操作系统评估的日期。
  • 直觉的继电器设置编辑器
  • 小学和中学的实际模型基于继电器settings
  • 图书馆综合继电器
嵌入式故障分析与功率流
  • 滑动故障分析
  • 不平衡网络的单故障分析
  • 不平衡潮流与输电线路负荷能力分析
  • 保护装置操作顺序
  • CT、VTS和CBS之间的故障插入
  • 一次点击中的多个故障位置和电阻分析
  • 利用MOV动作的串联补偿线评价
  • 支持单相系统及列车应用
情节与报道
  • 时间状态图
  • 时距特征图
  • 时距电阻特性曲线
  • 详细的设备设置报告
  • 将Exchange设置导出到XML和Excel格式


距离继电器
  • 距离函数
  • 方案逻辑(输入、输出、定时器、锁存器、变量)
  • 扩展电流和电压输入
  • 数字输入
  • 相电流求和
  • 多达6个标签和复制/粘贴设置组

距离中继库
  • 超过40种继电器型号的详细距离保护元件:
  1. 施魏策
  2. 通用电气公司
  3. ABB
  4. 施奈德
  5. 阿尔斯通/阿雷瓦
  6. 西门子
  7. 齐弗
  8. 厄尔期
  9. 阿克泰克
  10. 东芝
  11. 通用

ETAP 16系列

ETAP 16模型驱动电力系统设计与运行软件扩展了沉浸式系统建模和综合仿真能力。
版本号
发布日期
文献
          16.2 2017年10月6日
          16.1.1
2017年7月12日
          16.1
2017年3月23日
16.0
2016年1月21日 查看

版本特性

电缆载流量尺寸-IEC 60092
  • 基于 IEC60092 选择电缆尺寸-电气安装在船舶上
  • 传输线导体尺寸
  • 考虑短时过载能力
  • 选择辅助电缆
  • 加强的报告和电缆管理器

数据块
  • 新的智能设备设置数据块
  • 自动更新设备参数和设置
  • 输出单线图和数据块到AutoCAD文件
系统元件
  • 电动阀门动态电压限制
  • 加强的传输线阻抗计算
  • 加强的IEC熔断器额定参数
短路
  • 输出短路结果比较器到Excel
  • 在短路计算设备职责时考虑IEC 熔断器测试功率因数和X/R
用户自定义动态模型
  • 性能提高80倍
  • 加强的结果多范围可视化
  • 数学方程可以多个输入
  • 加强的计时器集成
  • 可定制事件的测试例程
  • 新一般负荷测试例程
  • 从-到 块用于内外UDM通讯
  • 使用MIMO方程块的C# 脚本
UDM库
  • IEEE 421.5新模型
  • 交流旋转励磁系统
    AC1C-2016,AC2C-2016,AC3C-2016,AC4C-2016,AC5C-2016,AC6C-2016,AC7C-2016,AC8B-2005,AC8C-2016,AC9C-2016
  • 静态励磁系统
    st3a–421.5-2005,st5b–421.5-2005,st5c–421.5-2016,st6b–421.5-2005,st6c–421.5-2016,st7b–421.5-2005,st7c–421.5-2016
  • 直流励磁系统
    DC1A—2005,DC1C-2016,DC2A—2005,DC2C-2016,DC3A—2005,DC3C-2016,DC4C-2016
  • WECC批准的UDM励磁机模型
    BBSEX1,ACCE1A,EXELI,IEEET1,RXS,SCRX,UEL1-2005,UEL2C-2016
  • 调速器模型
    DEGOV1、DT、GAST、GGOV1、HyGOV、HyGOVDD、HygVVL、HygVVPID、HyGOVSPH、TGOV1、ST、UG8
  • 电力系统稳定器模型
    PSS2B-2005、PSS2C-2016、PSS3B-2005、PSS3C-2016、PSS4B—2005、PSS4C-2016
  • 储能模型
    ESS1和ESS2
风力发电机
  • 新控制块测试例程
  • 新的复合终端电压输入快
  • 复合终端电流输出快
暂态稳定
  • 相间和相间接地故障动作
  • 考虑MOV 动态电压限制
  • 加强的发电机励磁系统
扩展工程设备库
  • 验证并认证的设备库
  • 从ETAP HelpDesk平台下载已验证的设备库
加强的模块
  • 数据交换
  • 地下电缆管道热分析
  • 动态参数估计和调整

ETAP 14系列

ETAP 14系列利用新的64位体系结构、图形基础和许多生产率工具,提供无与伦比的速度、智能和可靠性,并提高生产率至少50%。
版本号
发布日期
文献
 14.1
2016年1月21日 查看
          14.0 2015年9月8日

分析模块

潮流
  • 潮流分析仪
  • 基于负公差的调整
  • 识别和警报建模问题
短路结果分析器
  • 一目了然的多学科研究成果
  • 比较研究结果
  • 确定最坏的违反职务行为
  • 轻松识别过负荷装置
  • 增强型短路分析仪
  • IEC标准的抗热负荷评估
弧闪
  • NFPA 70E 2015
  • 结果分析器
  • IEC弧闪操作顺序
  • 主、负荷保护装置外壳隔离
  • 导体方向校正因子
  • 增强型弧闪分析仪
直流弧闪
  • 太阳系的迭代解法
Star保护与协调
  • 交流设备设置报告
  • 直流设备设置报告
  • 面板设备设置报告
  • 直流短路
  • 发电机励磁点
  • 发电机定子损伤曲线
  • 变压器损坏曲线
  • 电机损伤曲线
Star自动测评:保护与协调
  • 交流设备设置报告
  • 直流设备设置报告
  • 面板设备设置报告
  • 直流短路
  • 发电机励磁点
  • 发电机定子损伤曲线
  • 变压器损坏曲线
  • 电机损伤曲线
Star- TCC视图
  • 时差
  • 十字准线
  • 屏幕捕捉
  • 标签自动布局
  • 低压跳闸装置
  • 低压断路器超驰
  • Excel和水晶报表中的PD设置报告

偶然性分析
  • N-1和N-2应急评估与排序
  • 扫描中断列表的快速筛选方法
  • 多重图形中断列表
  • 自动性能指标计算
  • 总结报告分析器
电缆系统
  • 电缆绝缘电压应力
  • 护套和铠装感应电压
  • 地下热分析
  • 基于电压的电缆最大长度
电缆载流量与浆纱
  • NF-CC-15100(法语)
  • IEC 60502
  • 英国标准修订版BS 7671:2008
  • IEC 60364-5-52 LV电缆尺寸标准的更新
电机动态参数整定
  • 非线性动态电路模型
  • 包括转子铁芯损耗
  • 将估计结果保存到图书馆
  • 匹配实际的MFR特性曲线

图形数据库

ETAP基金会
  • 64位体系结构
  • 本地SQL数据库
  • 系统管理与对接
单线图
  • 高分辨率图形
  • 对齐工具
  • 右键菜单
  • 图形符号选择
  • 基于结果的图形轮廓化
  • 显示选项
  • 电路跟踪
自动生成
  • 基于规则的一条线创建
  • 自动间距和对齐规则
  • 自动电压分配
  • 间隔电压规则手册
数据锁
  • 自定义输入数据和学习结果
  • 显示结果、输入和/或标签
  • 显示用户友好选项
  • 用户定义模板
  • 跨组织共享可交付成果
许可证管理器
  • 网络许可校验
  • 虚拟机支持
  • 无钥匙网络许可
  • 许可证管理者选项
主题管理器
  • 用户定义结果格式
  • 基于显示/隐藏
    1. 缩放电平
    2. 设备类型
    3. 设备状态
    4. 信息注释
    5. 研究结果
    6. 数据锁
组合网络
  • 图像呈现
    1. 符号
    2. 图片
    3. 内部一条线
  • 无限连接
  • 可定制尺寸
图书馆
  • 1000 +保护装置模型
  • 快速拾取表格视图
  • 感应电机电路模型
  • 多功能继电器
  • 低压固态跳闸
  • 改进的保护装置库模型
继电器
  • 电流电压输入
  • 设备参数
  • 基极电流(LBASE)
  • 输出联锁
  • OCR与OLR功能

数据交换

智能工厂®电气接口
  • 双向数据交换
  • 使用通用映射的ETAP元素和属性映射SPEL属性
AVEVA电气接口
  • 双向数据交换
  • 基于通用映射的AVEVA电气ETAP元素及属性映射

从遗留软件导入
  • 内置转换工具
  • 自动生成多层单线图
  • 进口电气数据及保护装置
  • SKM PowerTools®
  • ESA EasyPower®
  • PSS/E®


ETAP 12系列

ETAP 12.0是一个完整的程序,不需要任何先前的ETAP安装。这个版本是ETAP 12系列的最新版本,包括基于行业最新需求的重要更新。ETAP继续根据行业的需求扩展和增强其能力。
版本号
发布日期
文献
          12.6.5 2015年2月13日
          12.6
2014年5月8日
          12.5
2013年9月24日
12.0
2013年3月8日
在ETAP 12.0中,对非平衡负载流模块进行了增强,以模拟双开相故障。这种改进是为了满足核电站对场外电源进行单相和双相开相故障研究的要求。这种改进是为了满足核电站对其非现场电源进行单相和双相开相故障研究的要求。

元素与数据库

自动连接
  • 自动设备连接方式
  • 可选择引脚的自动选择
  • 自动连接到最近突出显示的元素
  • 自动断开和重新连接
开关装置联锁执行器
  • 交换联锁逻辑的自动实现
  • 自动“预”和“后”切换逻辑验证
  • 基于断路器位置或仪表读数的联锁
  • 自动联锁冲突检查
  • 开关器件串级控制的建模能力
  • 开关联锁违例的主动监控
  • 针对危险行为的切换计划验证
  • 集成操作与切换顺序管理
电缆管理器
  • 批量电缆管理
  • 可定制电缆报告
  • 多电缆尺寸及冲击防护评估
  • 智能搜索/过滤
  • 电缆系统
  • 电缆顺序阻抗自动计算
  • 电缆常数
  • 电缆铠装热工计算
  • 电缆护套热计算
  • 基于BS 5467、BS 7671和IEC 60364S的计算
光伏(PV)板
  • 离散直流光伏板元件
  • 恒流源建模
  • 个别光伏面板模型
  • 详细建模考虑字符串电缆和组合框
  • 交直流系统分析
  • 广泛的制造商/模型库
基于P V和I-V曲线的建模

许可借用
  • 网络许可校验
  • 许可证借用经理
  • 灵活许可证借用期限
  • 许可证配置实用程序
折线文本框
  • 写意折线的形状和风格
  • 图形化定义修订边界
  • 动态文本框对象
  • 用OLV模板保存
数据交换-DATAX
  • 遗留程序转换为ETAP
  • 自动单线创作
  • 保护装置库映射
  • 使用本机文件格式进行转换
  • 内置的转换为SKM®DaPer-®和Copor®,PSS®E,EasyPower®
项目合并
  • 多用户项目管理
  • 并行ETAP项目开发
  • 父项目和分支项目的独立快照
  • 合并基础和修订数据
  • 合并TCCS视图
变压器
  • 2W和3W埋地三角形变压器
  • 基于试验数据的零序计算
  • 核壳式结构
  • 3L,4L和5L模型

分析模型

间谐波
  • 间谐波建模与仿真
  • 执行电压闪变限制研究
  • 间谐波失真指数:IEC 610004-7
  • 高达250THz谐波的处理
  • 自动间谐波频率产生
  • 自动谐波频谱产生:IEEE 519
  • 可调谐波电流基极
  • 自适应Newton-Raphson方法
断相故障
  • 串联故障或断相条件建模
潮流分析
  • 自适应Newton Raphson法
  • 具有可忽略阻抗的系统的快速收敛性
  • 变速器串联补偿的处理

交流弧闪分析
  • 3相和1相弧闪操作序列。
  • 图形显示序列保护装置跳闸
  • 学院现有验证设备负荷计算弧闪
  • 增强保护能力源设备
  • 增强弧闪结果分析仪
  • 用户定义的事件的能量校正因子
  • 增强的结果显示在一个线路图
直流弧闪分析
  • 最大功率的方法
  • 确定事件能源
  • 弧闪保护边界的评估
  • 弧闪自定义标签
  • 直流弧闪结果分析仪
